Lab 0 实验前准备¶

实验相关的代码和数据在${PROJECT_ROOT}/labs/tugraph/lab0中

简介¶

本实验将围绕图数据结构上的数据挖掘算法展开，我们将使用 TuGraph-DB作为支持基础设施。TuGraph-DB 提供了用于查询和更新图数据库的事务型图数据库引擎，并内置了高效分析图数据的算法。

TuGraph-DB 目前支持 C++ 和 Python 接口，而本实验将主要使用 Python API。Lab 0是一个教程，旨在帮助你了解如何搭建实验环境并进行开发，以便你能为之后的实验做好准备。

1 准备 Docker 容器¶

推荐通过 Docker 来部署 TuGraph。

如果你有可以使用 Docker 的 Linux 服务器，可以直接使用。
Windows 和 MacOS 用户可以考虑安装 Docker Desktop。
注意： Windows 用户可能需要先启用 Hyper-V 才能让 Docker Desktop 正常运行。如果遇到问题，可以参考这篇 Stack Overflow 帖子。
如果以上方法都无法使用，最后可以尝试在 Linux 虚拟机（例如 VirtualBox 下的 Ubuntu）中安装 Docker 再使用镜像。
注意：这种方法不推荐，仅在其他方法都失败时使用。分配给虚拟机的资源最好不少于 4 核 CPU、8GB 内存和 50GB 磁盘。
如果你需要使用虚拟机，请参考附录三中关于虚拟机的指引。

1.1 拉取镜像¶

TuGraph 使用 C++ 开发，使用前必须先编译。为方便大家部署，我们提前准备了一个已编译好的 TuGraph 数据库并安装了 conda 环境的 Docker 镜像，镜像名为 ybrua/ai3602-tugraph-centos7，可在 Docker Hub 获取：

# 注意：Docker Desktop 用户需先启动 Docker Desktop 再执行此命令
docker pull ybrua/ai3602-tugraph-centos7:latest

⚠️ 注意： 该镜像大小约为 25GB，请确保你的磁盘空间足够。

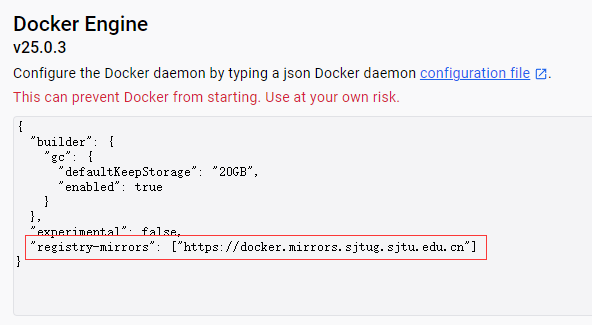

如果从 Docker Hub 拉取失败，可参考 SJTUG 官方文档设置加速镜像，Docker Desktop 用户可在 Settings -> Docker Engine 添加：

"registry-mirrors": ["https://docker.mirrors.sjtug.sjtu.edu.cn"]

应用更改并重启 Docker Desktop。

1.2 启动容器¶

镜像拉取成功后，用以下命令启动容器：

docker run -it -d -p 7070:7070 -v C:/somewhere:/root/ai3602 --name tugraph-ai3602 ybrua/ai3602-tugraph-centos7:latest /bin/bash

-v src:dst 用于挂载存储到容器，如 C:/somewhere:/root/ai3602 会让你在容器的 /root/ai3602 看到本机 C:/somewhere 的文件。
--name tugraph-ai3602 是容器名，启动后可用该名字引用容器。

该命令会以后台模式启动容器，可用 docker ps 查看：

CONTAINER ID   IMAGE                                 COMMAND       CREATED       STATUS       PORTS                                       NAMES
f4e84a948524   ybrua/ai3602-tugraph-centos7:latest   "/bin/bash"   4 hours ago   Up 4 hours   0.0.0.0:7070->7070/tcp, :::7070->7070/tcp   tugraph-ai3602

1.3 进入容器¶

docker exec -it tugraph-ai3602 bash

即可进入容器终端。

1.4 其他 Docker 命令¶

停容器：docker stop tugraph-ai3602
启动已经停止的容器：docker start tugraph-ai3602
删除容器（需停止后才能删）： docker rm tugraph-ai3602

⚠️ 删除容器会丢失所有数据，请至少保留到实验完成。

1.5 额外提示¶

镜像已在 Ubuntu 20.04、Windows 11 Docker Desktop（WSL2）、Ubuntu 22.04 VirtualBox VM 测试通过。
推荐在容器中用 Visual Studio Code 开发（见附录一）。
想在容器提示符显示当前目录，可在 /root/.bashrc 加PS1='$(whoami)@$(hostname):$(pwd)# '，并 source .bashrc。

2 创建 Python 3.6 环境¶

TuGraph 编译时绑定了 Python 3.6，必须使用该版本才能运行。

示例（容器内已安装 Miniconda）：

conda create -n tugraph -y Python=3.6
conda activate tugraph

3 导入数据到 TuGraph DB¶

已编译的 TuGraph 可执行文件在 tugraph-db/build/outputs/。

先用 lgraph_import 工具导入数据。示例数据在 tugraph-db/test/integration/data/algo，我们用 fb 图为例，需三个文件：（1）配置 *.conf，（2）边文件，（3）点文件。

4 运行内置加权 PageRank¶

TuGraph 内置算法在 tugraph-db/procedures/algo_cpp/，编译并运行：

cd /root/tugraph-db/build
make wpagerank_embed
cd output
./algo/wpagerank_embed ./fb_db

会输出 JSON 格式的运行结果。

5 使用 TuGraph API 编写 Python 程序¶

文档见官方链接或附录四。我们提供了测试程序 p1_main.py + bfs.py。

导入样例数据：

cd /root/tugraph-db/build/output
cp -r /root/ai3602/p1_TuGraph/p1_data/ ./
./lgraph_import -c ./p1_data/p1.conf --dir ./p1_db --graph default --overwrite 1

运行样例程序：

conda activate tugraph
python p1_main.py

附录¶

附录一：使用 Visual Studio Code 进行 Docker 开发¶

推荐使用 Visual Studio Code 来操作 Docker 容器。

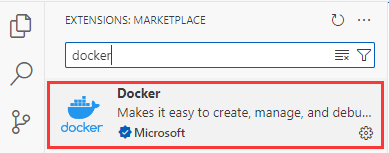

首先，在插件市场中安装 Docker 插件。

安装完成后，你应该能在 VS Code 的侧边栏（Panel）中看到一个 Docker 图标（红色标记处）。

容器面板（绿色标记处）会显示当前所有的 Docker 容器。注意，这里我们基于镜像 ai3602-tugraph-centos7 运行的一个容器已经在运行中。

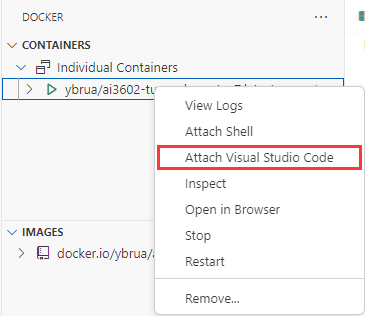

右键点击该容器，选择 Attach Visual Studio Code（附加到 VS Code）。

这会打开一个新的 VS Code 窗口。

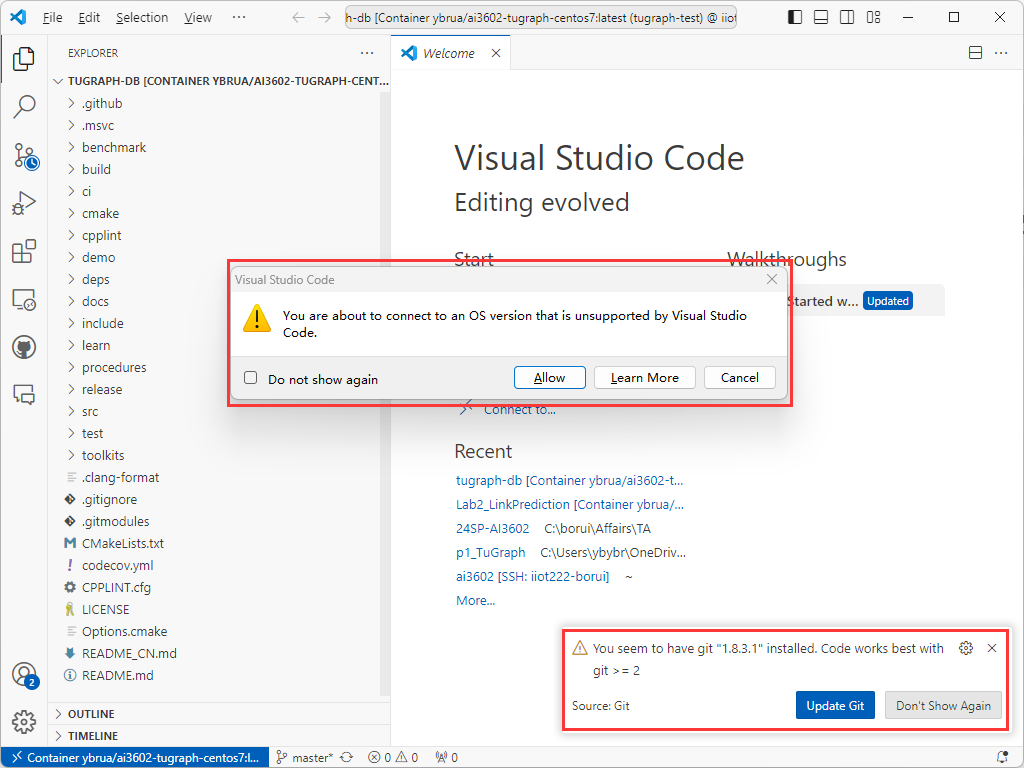

此时，VS Code 可能会提示 CentOS 7 操作系统版本不受支持——这是正常的，直接点击 Allow（允许） 忽略即可。

在右下角，你可能还会看到另一条 Git 可以更新 的提示，也可以忽略。

一切准备就绪后，你就可以在 VS Code 中访问容器内的文件了。可以像在本地 PC 一样打开文件夹、浏览文件、编写代码。
不过需要注意，你可能需要在容器内的 VS Code中手动安装一些额外插件（例如 Python 插件）。

附录二：从零开始构建 TuGraph Docker 容器¶

如果可能的话，建议你优先使用已经提供好的 docker 镜像。
但是，如果该镜像运行不正常，你可以尝试按照下述说明自己构建镜像。

需要注意的是，构建这样的镜像需要从源码编译 TuGraph。编译过程需要较多内存，而且可能需要 15–30 分钟（取决于你的设备）。因此，如果必须自己构建镜像，请务必在计算资源充足、最好是服务器的机器上进行。

你可以选择： - 直接用 Dockerfile 编译镜像，或者 - 按 TuGraph 仓库的说明从零编译 TuGraph。

1. 从 Dockerfile 编译镜像¶

本作业中已经提供了 Dockerfile，它与助教用于构建 ybrua/ai3602-tugraph-centos7 镜像的文件完全一致。你可以用这个 Dockerfile 构建新镜像，命令如下：

docker build -t ybrua/ai3602-tugraph-centos7:latest -t ybrua/ai3602-tugraph-centos7:1.0.0 .

注意： 构建过程包含 TuGraph 的编译。如果编译过程突然出错，通常是因为内存不足。你可以考虑减少 Dockerfile 中的 -j20 参数，比如：

# Dockerfile 的第 8 行到第 14 行
RUN git clone --recursive https://github.com/TuGraph-family/tugraph-db.git && \
    cd /root/tugraph-db && \
    deps/build_deps.sh && \
    mkdir build && cd build && \
    cmake .. -DOURSYSTEM=centos -DENABLE_PREDOWNLOAD_DEPENDS_PACKAGE=1 && \
    make -j20 && \  # j20 表示用 20 个线程编译，如果内存不足可减小这个数字
    make package

镜像构建成功后，你就可以正常使用它。

2. 从零编译 TuGraph¶

这种方法不太推荐，你需要按照 TuGraph 官方仓库的说明从头构建 TuGraph。

第一步是拉取 TuGraph 提供的用于编译的 docker 镜像：

# 拉取编译环境镜像
docker pull tugraph/tugraph-compile-centos7:latest

然后运行这个镜像，例如：

docker run -it -d \
    -p 7070:7070 \
    -v C:/some/directory/for/this/container:/root \
    --name tugraph-test \
    tugraph/tugraph-compile-centos7:latest \
    /bin/bash

这条命令会以后台模式（Detached mode）启动 Docker 容器，你可以用以下命令进入容器：

docker exec -it tugraph-test bash

如果一切顺利，此时你已经进入容器内，然后按以下步骤操作：

git clone --recursive https://github.com/TuGraph-family/tugraph-db.git
cd tugraph-db
deps/build_deps.sh
mkdir build && cd build
cmake .. -DOURSYSTEM=centos -DENABLE_PREDOWNLOAD_DEPENDS_PACKAGE=1
make -j8  # 用 8 个线程编译，根据需要可调整
make package

完成后，TuGraph 就算编译成功了。

附录三：在 Linux 虚拟机中设置 Docker¶

注意：
这种方法并不推荐，因为相比直接在 Linux 服务器上或在 Windows 系统上使用 Docker Desktop，它的便利性较差。但是，如果你无法访问 Linux 服务器，且无法在自己的电脑上安装或运行 Docker Desktop，那么可以将此方法作为最后的备用方案。

本教程将使用 VirtualBox 和 Ubuntu。

假设你已经在电脑上安装好 VirtualBox。

1. 创建 Ubuntu 虚拟机¶

下载 Ubuntu 22.04 LTS（代号 Jammy Jellyfish）。下载地址：点击这里。

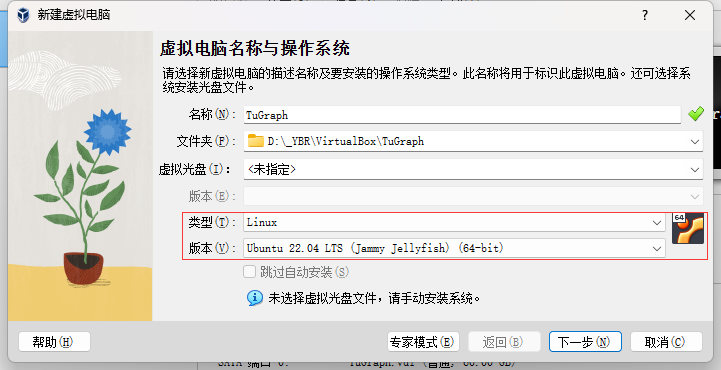

启动 VirtualBox，新建一个虚拟机，版本选择 Ubuntu 22.04 (Jammy Jellyfish)。

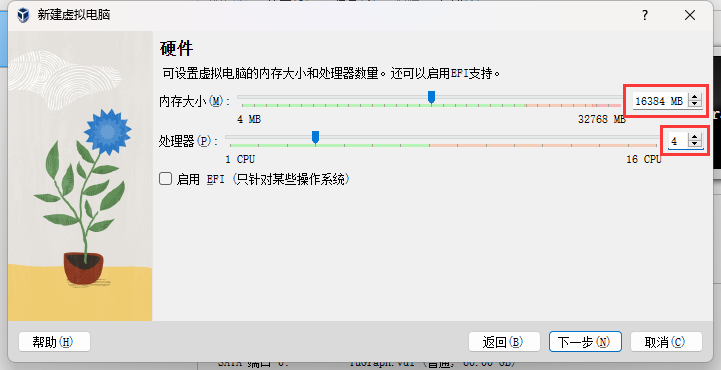

分配内存和 CPU。请确保提供足够的硬件资源。

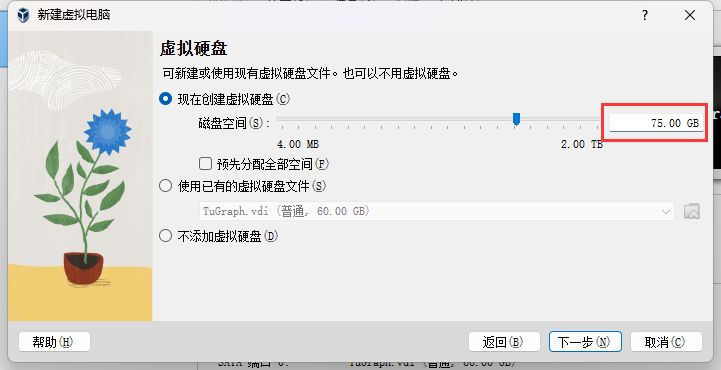

为虚拟机分配磁盘空间。推荐 50GB 以上，这样既能容纳 Ubuntu 系统，又能保存 Docker 镜像（25GB 左右）。本示例分配了 75GB 以防不够用。

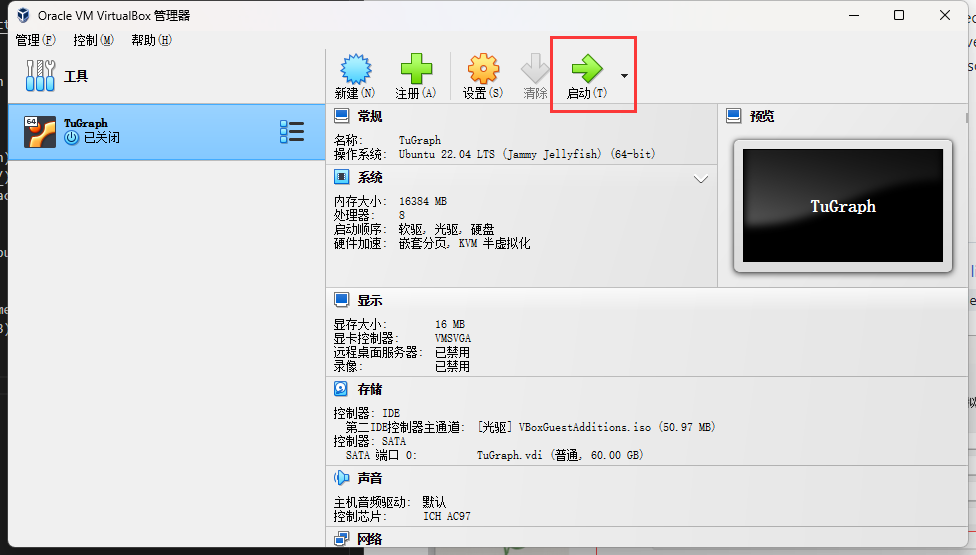

创建好虚拟机后，在 VirtualBox 中启动它。
如果是首次启动该虚拟机，系统会提示你选择一个镜像来安装操作系统。请选择第 1 步下载的 Ubuntu 22.04 镜像。
按照 Ubuntu 安装程序的提示完成系统安装。

2. 在虚拟机中安装 Docker¶

安装好 Ubuntu 虚拟机后，你需要在其中安装 Docker。官方安装说明可在 Docker 官方文档找到。

简要步骤如下——在虚拟机内打开终端并执行以下命令：

# 删除可能冲突的旧包
# 对于全新的虚拟机，这个步骤通常可省略，但建议执行以防万一
for pkg in docker.io docker-doc docker-compose docker-compose-v2 podman-docker containerd runc; do sudo apt-get remove $pkg; done

# 设置 Docker 的 apt 仓库

# 添加 Docker 官方 GPG 密钥：
sudo apt-get update
sudo apt-get install ca-certificates curl
sudo install -m 0755 -d /etc/apt/keyrings
sudo curl -fsSL https://download.docker.com/linux/ubuntu/gpg -o /etc/apt/keyrings/docker.asc
sudo chmod a+r /etc/apt/keyrings/docker.asc

# 将 Docker 仓库添加到 Apt 源列表：
echo \
  "deb [arch=$(dpkg --print-architecture) signed-by=/etc/apt/keyrings/docker.asc] https://download.docker.com/linux/ubuntu \
  $(. /etc/os-release && echo "$VERSION_CODENAME") stable" | \
  sudo tee /etc/apt/sources.list.d/docker.list > /dev/null
sudo apt-get update

# 安装 Docker
sudo apt-get install docker-ce docker-ce-cli containerd.io docker-buildx-plugin docker-compose-plugin

3. 启动 Docker¶

安装完成后，启动 Docker 服务：

sudo usermod -aG docker $USER
sudo systemctl start docker

你可以用运行一个简单的测试镜像来验证 Docker 是否安装成功：

sudo docker run hello-world

如果该镜像能成功运行，说明 Docker 安装完成，你可以用 docker pull 拉取我们需要的镜像。

4. 常见问题排查¶

如果按步骤执行后，运行 hello-world 出现错误（如 request returned Internal Server Error...），可尝试以下操作：

sudo systemctl restart docker
sudo chmod 666 /var/run/docker.sock

然后再次运行 hello-world。

附录四：TuGraph Python API¶

官方文档

本文列出了一些你可能需要用到的 TuGraph Python API。完整文档请参考上面链接的 TuGraph 官方文档。

`Galaxy`¶

Galaxy 是一个 TuGraph 实例，它可以容纳多个 GraphDB。Galaxy 存储在一个目录中，并管理用户和 GraphDB。每个 (用户, GraphDB) 对可以有不同的访问权限。你可以用 db = Galaxy.OpenGraph(graph) 打开一个图数据库。

galaxy = Galaxy(db_path)
galaxy.SetCurrentUser(username, password)

# 打开一个图数据库
db = galaxy.OpenGraph(args.graph_name)

# ... 在 db 上做一些操作

# 注意关闭数据库和 Galaxy
db.Close()
galaxy.Close()

`GraphDB` 和 `Transaction`¶

官方文档（GraphDB） | 官方文档（Transaction）

GraphDB 保存图的相关数据，包括标签、点（Vertex）、边（Edge）以及索引。由于 Python 的垃圾回收是自动进行的，你仍需要在生命周期结束时调用 GraphDB.Close() 来关闭数据库。在你关闭 DB 前，要确保所有使用该 DB 的事务已经提交或回滚。

在 HW2 中，我们只需要 从数据库读取数据。这可以通过一个 （读）事务 进行。回忆一下（如果你学过 AI3613 数据库系统原理）：事务是数据库中执行单个逻辑功能的一组操作。

所有查询或更新图数据库的操作，都必须在事务中进行。

# 创建一个只读事务
txn = db.CreateReadTxn()

# 创建一个顶点迭代器
vit = txn.GetVertexIterator()

# 事务用完后记得提交
txn.Commit()

Transaction.GetVertexIterator()
txn.GetVertexIterator()：返回一个指向图中第一个顶点的 VertexIterator。
txn.GetVertexIterator(node_id: int)：返回一个指向给定 node_id 顶点的迭代器。
txn.GetVertexIterator(node_id: int, nearest: bool)：返回一个迭代器。如果 nearest == True，则指向第一个 id >= node_id 的顶点。
Transaction.Commit()：提交事务，即声明你已完成所有需要做的事情并关闭该事务。

`VertexIterator`¶

官方文档（VertexIterator）

VertexIterator 可用来获取某个顶点的信息，或者扫描多个顶点。顶点按 id 升序排序。

这里列出了一些 VertexIterator 类的常用方法，更多请参阅官方文档。

VertexIterator.GetId() -> int：获取当前顶点的整数 ID。
VertexIterator.GetNumInEdges(n_limit: int) -> int：获取当前顶点的入边数量。n_limit（可选）：如果提供，则指定扫描的最大边数。
VertexIterator.GetNumOutEdges(n_limit: int) -> int：获取当前顶点的出边数量。n_limit（可选）：如果提供，则指定扫描的最大边数。
VertexIterator.GetInEdgeIterator(eid: int) -> InEdgeIterator：获取指向该顶点入边的 InEdgeIterator。eid（可选）：如提供，则返回一个指向 edge_id == eid 的迭代器；否则返回指向第一个入边的迭代器。
VertexIterator.GetOutEdgeIterator(eid: int) -> OutEdgeIterator：获取指向该顶点出边的 OutEdgeIterator。eid（可选）：如提供，则返回一个指向 edge_id == eid 的迭代器；否则返回指向第一个出边的迭代器。
VertexIterator.Goto(vid: int, nearest: bool) -> bool：跳转迭代器到指定 vid 顶点。
vid：目标顶点 ID
nearest（可选）：如果 True，则跳转到 vertex_id >= vid 的最近顶点。
VertexIterator.Next() -> bool：跳转到下一个 vertex_id > current_vid 的顶点。
VertexIterator.ListDstVids(n_limit: int) -> Tuple[List[int], bool]：列出所有出边的目标顶点 ID。返回值是一个元组：第一个元素是目标顶点 ID 列表；第二个元素是布尔值，表示是否超出 n_limit。n_limit（可选）：限制返回的目标顶点数。
VertexIterator.ListSrcVids(n_limit: int) -> Tuple[List[int], bool]：列出所有入边的源顶点 ID。返回值同上。n_limit（可选）：限制返回的源顶点数。
VertexIterator.IsValid() -> bool：判断当前迭代器是否有效。

`InEdgeIterator` 和 `OutEdgeIterator`¶

官方文档（InEdgeIterator） | 官方文档（OutEdgeIterator）

这两个迭代器与顶点迭代器类似，不过它们迭代的是边。

示例¶

下面是一个简单示例，用来统计图的顶点和边的数量：

txn = db.CreateReadTxn()  # 创建只读事务
n_vertices = 0
n_edges = 0

vit = txn.GetVertexIterator()  # 创建顶点迭代器

# 遍历所有顶点
while vit.IsValid():
    n_vertices += 1

    # 创建一个出边迭代器
    eit = vit.GetOutEdgeIterator()

    # 遍历当前顶点的所有出边
    while eit.IsValid():
        n_edges += 1
        # 移动到下一条边
        eit.Next()

    # 移动到下一个顶点
    vit.Next()
