Lab 1 Louvain实验

实验相关的代码和数据在${PROJECT_ROOT}/labs/tugraph/lab1中

简介

在本实验中，你需要实现 Louvain 社区检测算法。本项目包含4个递进的任务：你将首先编译并运行 TuGraph-DB 提供的内置 Louvain 算法，然后在 Python 中自行实现 Louvain 算法。驱动代码和框架已经提供，你需要补全其中的关键部分。

数据集

给定一个 有向引用网络，包含 31,136 个节点 和 220,325 条边，每条有向边表示论文之间的引用关系。数据来自 5 个会议（AAAI, IJCAI, CVPR, ICCV 和 ICML），分别用 0 到 4 进行标注。你的任务是 实现 Louvain 算法并将这些论文划分为 5 个社区。

数据文件包括：

  • ./p2_data/p2.conf、./p2_data/p2_vertices.csv、./p2_data/p2_edges.csv：这三个文件是实际数据集，你需要将其导入为 TuGraph-DB 数据库（见任务一）。
  • test_graph.csv：一个包含 10 个节点的小型有权有向图，用于测试你计算模块度的实现（见任务三）。
  • label_reference.csv：包含 300 条社区标签的参考文件，在合并多余社区时可用作参考（见任务四），也可用于测试。

开发环境

TuGraph-DB Docker容器的设置可参考lab0的文档。

注意：必须使用 Python 3.6。 默认情况下本项目不需要额外 Python 库，你可以自行添加，但禁止使用已有的社区检测 API（如 networkx 的相关方法）。

任务

任务一：使用 TuGraph-DB 内置 Louvain 算法

  • 相关文件：import_data.sh
  • 相关 TuGraph-DB 内置算法：louvain_embed（需在 /root/tugraph-db/build/ 下编译）

第一步是导入数据并运行 TuGraph 提供的内置 Louvain 算法。

  1. 将提供的图数据导入为 TuGraph-DB 数据库
  2. 数据已按 lgraph_import 的格式准备好，位于 p2_data/ 目录。
  3. 使用 lgraph_import 在 /root/tugraph-db/build/outputs/ 下创建数据库，路径应为 /root/tugraph-db/build/outputs/p2_db，图名称为 default。
  4. 我们提供了参考 Shell 脚本 import_data.sh。
  5. 在导入的图数据库上运行内置 Louvain 算法
  6. 编译并运行 louvain_embed（方法与第一阶段运行 wpagerank_embed 相似）。

注意：结果可能包含超过 5 个社区（通常约 15 个）。

任务二：从 TuGraph-DB 读取数据

相关文件：tugraph_process.py

接下来进入 Python Louvain 算法的实现。

由于 Louvain 算法需要迭代式地合并和更新图，将整个图加载到内存中会更方便。因此，这里我们只用 TuGraph-DB 读取数据。虽然在某些情况下，这种做法并不可行，但本项目的数据集规模允许。

  1. 在 tugraph_process.py 中实现 read_from_tugraph_db() 方法
  2. 按代码注释中的提示完成函数。
  3. 需要用到 TuGraph 的 Python API。（可参考 docs/tugraph-py-api.md 提供的速查表）

任务三：计算模块度

相关文件：community.py、louvain.py、test_modularity.py

Louvain 方法需要计算节点加入/移出社区时的模块度增益。

⚠️ 本项目的图是 有向图，对于有向图，请使用以下公式。

\[ Q_d(i \to C) = \frac{k_{i,in}}{m} - \frac{\left( k_i^{in}\cdot\Sigma_{tot}^{out} + k_i^{out}\cdot\Sigma_{tot}^{in} \right)}{m^2} \]
\[ Q_d(D \to i) = -Q_d(i \to D) = -\frac{k_{i,in}}{m} + \frac{\left( k_i^{in}\cdot\Sigma_{tot}^{out} + k_i^{out}\cdot\Sigma_{tot}^{in} \right)}{m^2} \]

参数含义：

  • \(k_{i,in}\)：节点 \(i\) 与社区 \(C\) 之间的边权和（入边+出边都算）
  • \(m\)：全图所有边权和
  • \(k_i^{in}, k_i^{out}\)：节点 \(i\) 的入度和出度
  • \(\Sigma_{tot}^{in}, \Sigma_{tot}^{out}\)：社区 \(C\) 中所有节点的入度和出度之和

你需要实现：

  1. 在 Community 类（community.py）中实现 add_node() 和 remove_node() 方法
  2. 每次添加/移除节点时更新 \(\Sigma_{tot}^{in}\) 和 \(\Sigma_{tot}^{out}\)。
  3. 实现 node2comm_in_degree() 和 node2comm_out_degree() 方法
  4. 用于计算 \(k_{i,in}\)。
  5. 在 Louvain 类（louvain.py）中实现 delta_modularity() 方法
  6. 计算 \(\Delta Q_d(i \to C)\)。
  7. （可选）添加更多单元测试到 test_modularity.py
  8. 我们提供了基础测试用例，建议自行补充测试。

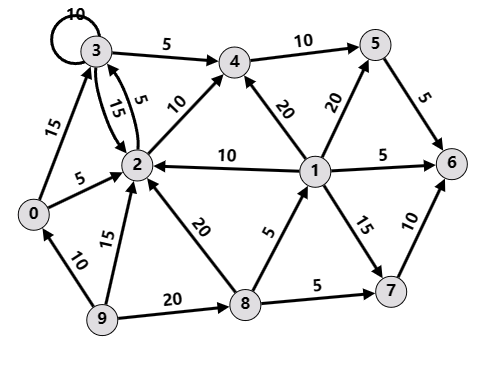

关于单元测试的更多说明：你可以使用 Python 内置的单元测试框架（unittest）来验证你所实现的模块度（modularity）计算是否正确。该单元测试使用了一个简单的带权有向图（定义在 p2_data/test_graph.csv 文件中）。该图如下图所示。

testgraph

你可以通过以下命令执行单元测试：

>>>> python ./test_modularity.py
..........
----------------------------------------------------------------------
Ran 10 tests in 0.001s

OK

如果你的函数（以及你的单元测试）实现正确，你应该能够通过所有测试，并看到类似上述的输出。注意，所提供的测试用例可能不足以完全验证你实现的正确性。建议（尽管不是强制要求）你在test_modularity.py 中添加更多的测试用例。

任务四：实现 Louvain 算法

相关文件：louvain.py、p2_main.py、run.sh

最后，你需要实现 Louvain 算法的主体。

  1. 完成 phase1() 和 phase2() 中标记为 TODO 的部分
  2. 按代码中的注释执行。
  3. 完成 merge_communities() 方法
  4. 最终需输出 5 个社区。由于 Louvain 通常会得到更多社区（例如 15 个），必须进行合并。
  5. 可以利用 label_reference.csv 中的 300 条标签来辅助合并，也可以自行设计合并策略。

运行算法时： - 在 /root/tugraph-db/build/output/ 下为 p2_main.py 创建符号链接。 - 可使用提供的 run.sh 一键运行：

source run.sh
# 或 bash run.sh

参考文献

  1. V. D. Blondel, J.-L. Guillaume, R. Lambiotte, and E. Lefebvre, ‘Fast unfolding of communities in large networks’, Journal of statistical mechanics: theory and experiment, vol. 2008, no. 10, p. P10008, 2008.
  2. N. Dugué and A. Perez, ‘Directed Louvain: maximizing modularity in directed networks’, Université d’Orléans, 2015.
  3. Networkx Documentation: networkx.communities.modularity().
  4. Networkx Documentation: networkx.communities.louvain_communities().

⚠️ 虽可参考 NetworkX 文档的原理说明，但禁止在实现中直接调用上述 API。
